- ПроизводительUnit Tools
- Максимальный диаметр трубы, мм1620
- Минимальный диаметр трубы, мм325
- Наружный диаметр трубы, мм325; 426; 530; 630; 720; 820; 1020; 1220; 1420; 1620
- Способ установкиНаружный
- Тип приводаРучной механический
- Тип центратораЦепной
- Рабочая температура окружающей среды−40 до +40 °C
- Все характеристики

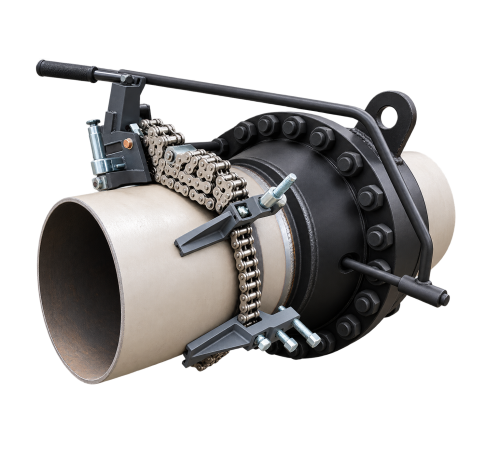

Цепной центратор для труб ЦЦ (ЦЦШ) 325-1620
ЦЦ (ЦЦШ) 325-1620 — наружный цепной центратор с ручным механическим приводом для центрирования, выравнивания и фиксации труб диаметром 325-1620 мм перед сваркой. Цепная конструкция позволяет одному центратору работать с широким диапазоном наружных диаметров, что удобно при монтаже и ремонте трубопроводов.
Центратор можно использовать при сборке соединений труба–труба, труба–отвод, труба–фланец и труба–патрубок в пределах возможностей конкретного исполнения и требований технологии сварки.
Для чего нужен центратор ЦЦ (ЦЦШ)
При сборке трубопровода перед сваркой необходимо правильно выставить соединяемые элементы относительно друг друга и удерживать стык в заданном положении. Цепной центратор ЦЦ (ЦЦШ) охватывает трубу снаружи и позволяет выполнить центрирование и фиксацию соединения непосредственно в зоне сварочного стыка.
- совмещение соединяемых участков трубопровода перед сваркой;
- фиксация труб в процессе сборки и прихватки;
- центрирование труб в пределах рабочего диапазона модели;
- позиционирование отводов, патрубков и фланцев;
- подготовка сварного стыка в цеховых и монтажных условиях.
Основные характеристики
| Тип оборудования | Центратор для труб |
| Обозначение | ЦЦ (ЦЦШ) 325-1620 |
| Диаметр центрируемых труб | 325-1620 мм |
| Тип центрирования | Наружное |
| Конструкция | Цепная, со струбцинами и упорными элементами |
| Привод | Ручной механический |
| Назначение | Центрирование и фиксация элементов трубопровода перед сваркой |
| Условия применения | Монтажные, ремонтные, полевые и цеховые работы |
Как устроен цепной центратор
Рабочая часть центратора формируется вокруг наружной поверхности трубы. В конструкцию входят цепь, натяжной механизм и струбцины с упорными элементами. После установки цепь натягивается до плотного прилегания центратора к трубе, а регулировочными элементами производится выставление соединяемых деталей.
Преимущества цепной конструкции
- Широкий диапазон диаметров. Одна модель применяется для нескольких типоразмеров труб.
- Наружная установка. Доступ внутрь трубопровода для монтажа центратора не требуется.
- Ручной привод. Для работы не требуется электрическая или гидравлическая станция.
- Работа с фасонными элементами. Конструкция удобна при стыковке труб с отводами, патрубками и фланцами.
- Удобство на объекте. Цепной принцип подходит для монтажных и ремонтных работ, в том числе при ограниченном доступе к стыку.
Где применяется ЦЦ (ЦЦШ) 325-1620
Цепные центраторы применяют при строительстве, монтаже и ремонте технологических, промышленных и инженерных трубопроводов. Наружная конструкция особенно удобна при выполнении сварочных работ непосредственно на трассе трубопровода, в траншеях, производственных помещениях и других местах, где применение крупногабаритной оснастки затруднено.
Какие соединения можно собирать
| Соединение | Применение центратора |
|---|---|
| Труба — труба | Центрирование и фиксация стыка перед сваркой |
| Труба — отвод | Позиционирование отвода относительно трубы |
| Труба — фланец | Фиксация и выставление фланца перед прихваткой |
| Труба — патрубок | Позиционирование элементов перед сварочным соединением |
Как подобрать цепной центратор
Основной параметр — наружный диаметр центрируемой трубы. Для модели ЦЦ (ЦЦШ) 325-1620 рабочий диапазон составляет 325-1620 мм. При выборе также учитывают тип соединяемых элементов, материал трубы, условия монтажа и требования технологической документации.
- наружный диаметр трубы;
- материал трубопровода;
- что необходимо стыковать — трубы, фланец, отвод или патрубок;
- условия работы — цех, трасса, траншея, ремонтный объект;
- требования к исполнению и комплектации.
ЦЦ, ЦЗН или ЦНЭ — что выбрать
| Тип | Особенность | Когда удобен |
|---|---|---|
| ЦЦ / ЦЦШ | Цепная конструкция, широкий диапазон диаметров | Когда одним центратором необходимо работать с трубами разных размеров |
| ЦЗН | Наружная звенная конструкция | Для центрирования труб определённых типоразмеров при монтажных работах |
| ЦНЭ | Эксцентриковый механизм фиксации | Когда важны простая установка и оперативное наружное центрирование |
Частые вопросы
Купить цепной центратор ЦЦ (ЦЦШ) 325-1620 в Казахстане
В Unit Tools можно заказать цепной наружный центратор ЦЦ (ЦЦШ) 325-1620 для монтажа, ремонта и сварки трубопроводов. Поможем проверить рабочий диапазон и подобрать исполнение под параметры объекта.
Головной офис в г. Алматы, доставка по всему Казахстану.
Основные характеристики
- Максимальный диаметр трубы, мм1620
- Минимальный диаметр трубы, мм325
- Наружный диаметр трубы, мм325; 426; 530; 630; 720; 820; 1020; 1220; 1420; 1620
- Способ установкиНаружный
- Тип приводаРучной механический
- Тип центратораЦепной
Рабочие характеристики
- Рабочая температура окружающей среды−40 до +40 °C
Оснащение
- Механизм затяжкиРычажный
Производитель
- МодельЦЦ (ЦЦШ) 325-1620
Эксплуатация
- НазначениеЦентрирование труб перед сваркой
Габариты и вес
- Вес центратора, кг40,38
