- ПроизводительTOR Industries
- Грузоподъемность, т16
- Материал роликовПолиуретан
- Размер платформы, мм897×529×110
- Тип платформыПоворотная роликовая платформа
- Количество роликов16
- Все характеристики
16 тонн номинальной грузоподъёмности на одной рассчитанной опорной точке

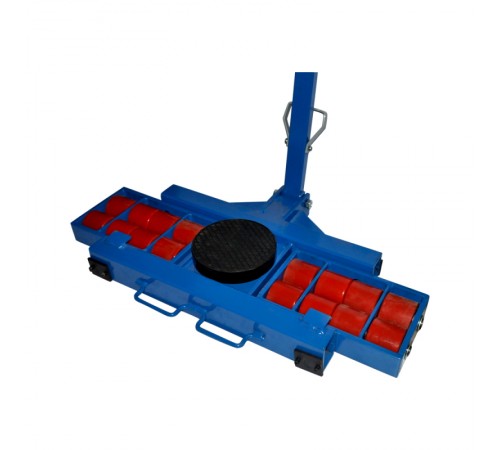

TOR X16 — роликовая такелажная платформа грузоподъёмностью 16 т для управляемого горизонтального перемещения тяжёлых станков, агрегатов и промышленного оборудования. Модель оснащена поворотной площадкой Ø200 мм, ручкой и 16 полиуретановыми роликами размером 80 × 70 мм.
Рабочая высота X16 составляет 110 мм. Это важно учитывать ещё на этапе подготовки: груз необходимо безопасно приподнять отдельным такелажным средством на высоту, достаточную для установки платформы.
Когда рационально выбирать X16
X16 имеет смысл рассматривать для опорных точек, где расчётная нагрузка уже выходит за возможности младших моделей X8 и X12, но применение более тяжёлой X18 или X24 не требуется. Такой подход позволяет подбирать платформу не «по максимальному тоннажу на всякий случай», а по реальной инженерной задаче.
Модель может участвовать в перемещении металлообрабатывающих станков, прессового и технологического оборудования, тяжёлых агрегатов и других машин с жёсткой опорной конструкцией. Фактическая применимость всегда определяется расчётной схемой.
Поворотная площадка и ручка
Диаметр рабочей поворотной площадки X16 составляет 200 мм. Площадка позволяет изменять ориентацию ходовой части при маневрировании. Управляющая ручка используется для задания направления и позиционирования платформы.
При этом поворотность одной опоры не означает, что многотонный груз может безопасно выполнять любой поворот. Геометрия остальных платформ, положение центра тяжести, ширина прохода и траектория должны быть согласованы до начала движения.
Расчёт нагрузки: почему 16 т — не масса всего станка
Цифра 16 т относится к номинальной грузоподъёмности X16. При использовании нескольких платформ необходимо определить фактическую реакцию на каждой точке. Центр тяжести, смещённый к одному краю станка, способен существенно увеличить нагрузку на ближайшую платформу.
Правильный подход: учитывать положение центра тяжести, опорный контур и наиболее нагруженную точку.
Подготовка и перемещение
Перед установкой X16 обследуют груз и маршрут. Оборудование необходимо приподнять подходящим устройством, разместить платформы в рассчитанных точках, опустить груз без перекоса и проверить положение каждой опоры.
Движение начинают плавно. Не допускаются действия, способные вызвать ударное перераспределение нагрузки. Если платформа изменила положение, появились посторонние признаки работы роликов или возникли сомнения в устойчивости груза, перемещение прекращают и корректируют схему.
Основание и маршрут
Для серии X требуется твёрдая поверхность. Особое внимание при 16-тонной платформе следует уделить локальной несущей способности пола: номинальная грузоподъёмность самой платформы ничего не говорит о способности конкретного покрытия воспринимать создаваемое давление.
Проезд через выраженные пороги, выбоины и неподготовленные стыки не следует считать штатным режимом. При наличии таких участков маршрут предварительно подготавливают.
X16 и X18: не только разница в две тонны
X16 рассчитана на 16 т и имеет габариты 897 × 529 × 110 мм. X18 рассчитана на 18 т, но имеет другую геометрию — 765 × 614 × 110 мм. У обеих моделей поворотная площадка Ø200 мм. Поэтому при выборе необходимо учитывать не только номинал, но и доступное пространство под основанием груза.
Характеристики
| Модель | TOR X16 |
| Артикул производителя | 1004000 |
| Тип | Поворотная |
| Грузоподъёмность | 16 т |
| Количество роликов | 16 |
| Материал | Полиуретан |
| Размер роликов | 80 × 70 мм |
| Поворотная площадка | Ø200 мм |
| Габариты | 897 × 529 × 110 мм |
| Масса | 71 кг |
| Ручка | Да |
Подходит / не рекомендуется
| Подходит | Не рекомендуется |
|---|---|
| Перемещение массивного технологического оборудования | Превышение 16 т фактической нагрузки на X16 |
| Повороты и контролируемое позиционирование | Неподготовленный пол, грунт, щебень |
| Монтажные и такелажные перемещения | Использование вместо подъёмного механизма |
| Работа как элемент многоточечной схемы | Использование повреждённой платформы |
Контроль перед работой
Проверяйте состояние роликов, корпуса и поворотного узла. Производитель требует периодического осмотра и не допускает эксплуатацию при трещинах, деформациях или сильном износе роликов.
Поставка
Unit Tools поставляет TOR X16 и другое такелажное оборудование по Казахстану. Головной офис компании — Алматы. Для сложной B2B-задачи при обращении желательно предоставить массу оборудования, расположение центра тяжести, габариты основания и планируемый маршрут.
Основные характеристики
- Грузоподъемность, т16
- Материал роликовПолиуретан
- Размер платформы, мм897×529×110
- Тип платформыПоворотная роликовая платформа
Рабочие характеристики
- Количество роликов16
Оснащение
- КомплектацияС ручкой
Производитель
- СерияX
- Страна производстваКитай
Эксплуатация
- НазначениеДля перемещения станков; Для перемещения промышленного оборудования; Для тяжёлых грузов; Для такелажных работ
Рабочие размеры
- Диаметр поворотного стола, мм200
- Размер роликов, мм80×70
Габариты и вес
- Масса, кг71
