- ПроизводительTOR Industries
- Грузоподъемность, т24
- Материал роликовПолиуретан
- Размер платформы, мм878×683×160
- Тип платформыПоворотная роликовая платформа
- Количество роликов12
- Все характеристики
Управляемая роликовая платформа для наиболее нагруженных опорных точек

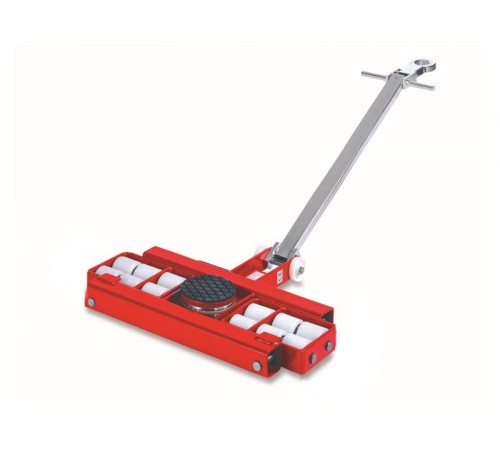

TOR X24 — поворотная роликовая такелажная платформа номинальной грузоподъёмностью 24 т. Это наиболее грузоподъёмная модель в текущем ассортименте TOR X на Unit Tools. Она предназначена для горизонтального перемещения тяжёлых станков, агрегатов и промышленного оборудования по твёрдой подготовленной поверхности.
X24 заметно отличается от младших моделей серии: используются ролики увеличенного размера 110 × 85 мм, поворотная площадка Ø220 мм, рабочая высота составляет 160 мм, а масса самой платформы — 157 кг.
Для каких задач предназначена X24
TOR X24 рассматривают в тяжёлых такелажных схемах, когда расчётная нагрузка на отдельную управляемую опору превышает возможности младших моделей серии. Это может быть перемещение крупных станков, прессового оборудования, трансформаторов, массивных агрегатов или элементов производственных линий — только после проверки массы, центра тяжести и опорной схемы конкретного объекта.
24 т — номинальная грузоподъёмность одной платформы, а не универсальное разрешение перемещать любой объект такой массы. При многоточечной схеме каждая X24 либо другая платформа воспринимает собственную реакцию.
Почему высота 160 мм критична
Модели X8, X12, X16 и X18 имеют рабочую высоту 110 мм, тогда как X24 — 160 мм. Следовательно, для её установки требуется больший зазор между основанием груза и полом.
Этот параметр необходимо проверить до выбора домкрата и планирования работ. Недостаточная высота подъёма либо отсутствие подходящей точки подхвата могут сделать выбранную платформу неудобной для конкретного объекта, даже если её грузоподъёмность достаточна.
Ходовая часть X24
На X24 установлено 12 полиуретановых роликов размером 110 × 85 мм. Это более крупный размер, чем 80 × 70 мм у X8–X18. Поворотная рабочая площадка имеет диаметр 220 мм.
Изменение размеров ходовой части и общей высоты — важный конструктивный признак X24, поэтому карточку нельзя строить как копию X18 с заменой цифры «18» на «24».
Расчёт многоточечной схемы
При перемещении тяжёлого оборудования центр тяжести может находиться значительно ближе к одной стороне корпуса. В этом случае опора в соответствующей зоне воспринимает большую реакцию. Суммарная грузоподъёмность всех роликовых платформ должна быть достаточной, но одновременно необходимо контролировать максимальную нагрузку на каждую из них.
Производитель рекомендует не менее трёх платформ при перемещении груза. Точки должны образовывать устойчивый опорный контур. Во время маневрирования необходимо следить, чтобы изменение положения платформ не приводило к потере устойчивости либо резкому перераспределению массы.
Подготовка маршрута
Для X24 особенно важно проверить способность пола воспринимать высокие локальные нагрузки. Маршрут должен иметь твёрдое подготовленное покрытие без препятствий, способных остановить ролики или изменить высоту одной из опор.
Пороги, технологические канавки, разрушенный бетон, слабые плиты, наклонные участки и ограниченная зона поворота должны быть выявлены заранее. При сомнениях маршрут необходимо подготовить либо использовать другую технологию перемещения.
X18 или X24
Переход с X18 на X24 — значительное изменение конструкции. X18 имеет номинал 18 т, высоту 110 мм и ролики 80 × 70 мм. X24 — 24 т, высоту 160 мм и ролики 110 × 85 мм. Поэтому X24 следует выбирать не автоматически как «более мощную», а когда её нагрузочные возможности и увеличенная геометрия действительно соответствуют объекту.
Характеристики TOR X24
| Тип | Поворотная роликовая такелажная платформа |
| Модель | TOR X24 |
| Артикул TOR | 1004002 |
| Грузоподъёмность | 24 т |
| Количество роликов | 12 |
| Материал роликов | Полиуретан |
| Размер роликов | 110 × 85 мм |
| Поворотный стол | Ø220 мм |
| Габариты | 878 × 683 × 160 мм |
| Масса | 157 кг |
| Ручка | Да |
Подходит / не рекомендуется
| Подходит | Не рекомендуется |
|---|---|
| Высоконагруженные точки тяжёлого оборудования | Груз без достаточного монтажного зазора |
| Многоточечные такелажные схемы | Рыхлое или слабое основание |
| Управляемое горизонтальное перемещение | Вертикальный подъём |
| Тяжёлые промышленные машины после расчёта | Перегрузка отдельной платформы |
Рекомендация инженера
X24 имеет смысл выбирать, когда расчёт действительно требует 24-тонной управляемой опоры. Если достаточно X16 или X18, необходимо сравнить не только цену и номинал, но также рабочую высоту: переход на X24 увеличивает её с 110 до 160 мм.
Поставка по Казахстану
Unit Tools поставляет роликовые платформы TOR и другое такелажное оборудование по Казахстану. Головной офис расположен в Алматы. Для X24 особенно желательно согласовать параметры груза и способ установки до заказа, поскольку модель отличается от младших платформ не только грузоподъёмностью, но и рабочей высотой.
Основные характеристики
- Грузоподъемность, т24
- Материал роликовПолиуретан
- Размер платформы, мм878×683×160
- Тип платформыПоворотная роликовая платформа
Рабочие характеристики
- Количество роликов12
Оснащение
- КомплектацияС ручкой
Производитель
- СерияX
- Страна производстваКитай
Эксплуатация
- НазначениеДля перемещения станков; Для перемещения промышленного оборудования; Для тяжёлых грузов; Для такелажных работ
Рабочие размеры
- Диаметр поворотного стола, мм220
- Размер роликов, мм110×85
Габариты и вес
- Масса, кг157
