- ПроизводительTOR Industries
- Грузоподъемность, т8
- Материал роликовПолиуретан
- Размер платформы, мм527×493×110
- Тип платформыПоворотная роликовая платформа
- Количество роликов12
- Все характеристики
Управляемое перемещение станков и оборудования массой до номинальной нагрузки платформы

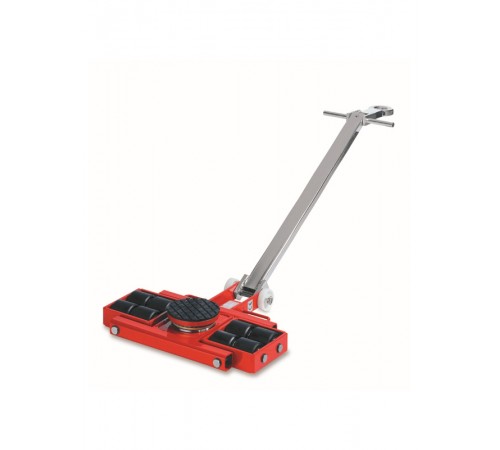

TOR X8 — поворотная такелажная роликовая платформа грузоподъёмностью 8 т, предназначенная для перемещения станков, агрегатов и другого тяжёлого оборудования на небольшие расстояния по твёрдому подготовленному основанию. Модель оснащена управляющей ручкой и поворотной рабочей площадкой диаметром 160 мм, которая может изменять направление относительно ходовой части.
X8 следует рассматривать не как подъёмный механизм, а как опорный элемент транспортировочной схемы. Груз предварительно приподнимают подходящим такелажным средством — например, низкоподхватным гидравлическим домкратом — после чего платформы размещают под рассчитанными точками опоры.
Что представляет собой TOR X8
Модель X8 относится к управляемым платформам серии X. Рабочая опорная площадка смонтирована на поворотном узле, поэтому оператор может корректировать направление движения груза при его горизонтальном перемещении. Управляющая ручка облегчает позиционирование платформы и позволяет использовать X8 в схемах, где одной из точек опоры требуется задавать траекторию.
Полиуретановые ролики предназначены для движения по твёрдой поверхности. Их задача — обеспечить качение под высокой нагрузкой и снизить непосредственное воздействие металлической ходовой части на покрытие пола. Это не означает, что платформа рассчитана на движение по любому основанию: состояние маршрута остаётся одним из ключевых факторов безопасной работы.
Для каких задач подходит X8
TOR X8 целесообразно рассматривать, когда требуется контролируемо переместить тяжёлое оборудование внутри производственного помещения, монтажной зоны или по другой подготовленной твёрдой площадке. В зависимости от массы и опорной схемы это могут быть металлообрабатывающие станки, отдельные агрегаты, шкафы оборудования, элементы производственных линий и другие жёсткие грузы с подходящей опорной геометрией.
Применимость к конкретному прессу, трансформатору или станку определяется не названием оборудования, а расчётом: необходимо знать его полную массу, координаты центра тяжести, точки, через которые нагрузка передаётся на платформы, и фактическую реакцию в каждой точке.
Как работает роликовая платформа
- Определяют массу оборудования, положение центра тяжести и предполагаемые точки опоры.
- Проверяют маршрут: несущую способность и состояние пола, ширину проходов, повороты, стыки и препятствия.
- Груз приподнимают отдельным такелажным средством до высоты, достаточной для установки платформ.
- X8 устанавливают под рассчитанную опорную точку, после чего груз плавно опускают на рабочую площадку.
- Перемещение выполняют горизонтальным усилием с постоянным контролем устойчивости груза и положения всех опор.
Как рассчитывать количество платформ
Нельзя применять правило «груз весит 16 т — достаточно двух X8». Реальное распределение нагрузки зависит от центра тяжести и расположения опор. Производитель рекомендует использовать при перемещении груза не менее трёх платформ одновременно, формируя три точки опоры в разных местах.
До начала работ необходимо убедиться, что фактическая нагрузка на каждую платформу не превышает её номинал. При смещённом центре тяжести наиболее нагруженную точку определяют расчётом. Также учитывают изменение реакций при маневрировании и прохождении участков маршрута.
Требования к основанию
Серия X предназначена для движения по твёрдой поверхности. Маршрут должен быть заранее обследован. Не следует планировать перемещение по рыхлому грунту, щебню, повреждённым участкам пола, через выраженные ступени или препятствия, способные нарушить контакт роликов с основанием либо резко изменить положение груза.
Если маршрут содержит швы, пороги, уклоны или участки с неизвестной несущей способностью, такелажную схему необходимо пересчитать либо подготовить маршрут до начала перемещения.
Чем X8 отличается от X12
X8 имеет номинальную грузоподъёмность 8 т, восемь роликов 80 × 70 мм, габариты 527 × 493 × 110 мм и поворотную площадку Ø160 мм. Следующая модель X12 рассчитана на 12 т, имеет 12 роликов и площадку Ø180 мм. Поэтому выбор между ними следует делать по расчётной нагрузке на конкретную опору и геометрии размещения, а не только по общей массе оборудования.
Характеристики TOR X8
| Тип | Поворотная роликовая такелажная платформа |
| Модель | TOR X8 |
| Артикул TOR | 1003998 |
| Грузоподъёмность | 8 т |
| Количество роликов | 8 |
| Материал роликов | Полиуретан |
| Размер роликов | 80 × 70 мм |
| Поворотная площадка | Ø160 мм |
| Габариты | 527 × 493 × 110 мм |
| Ручка | Да |
Подходит / не рекомендуется
| Подходит | Не рекомендуется / не предназначена |
|---|---|
| Перемещение оборудования по твёрдому подготовленному основанию | Рыхлый грунт и неподготовленные поверхности |
| Такелажные и монтажные перемещения на небольшие расстояния | Использование вместо домкрата или другого подъёмного механизма |
| Многоточечные транспортировочные схемы | Использование платформы как постоянной подставки |
| Маршруты, где требуется управляемое изменение направления | Работа при трещинах, деформации или критическом износе роликов |
Рекомендация инженера
Перед заказом определите не только массу груза, но и схему опирания. Для оборудования со смещённым центром тяжести критична максимальная реакция в наиболее нагруженной точке. Если исходных данных недостаточно, перед перемещением лучше выполнить расчёт схемы и подобрать платформы с учётом реального распределения нагрузки.
Поставка по Казахстану
Unit Tools поставляет роликовые и такелажные платформы по Казахстану. Головной офис находится в Алматы. Для юридических лиц возможен подбор оборудования под задачу и оформление заказа по безналичному расчёту. При выборе платформ для тяжёлого оборудования рекомендуется заранее сообщить массу груза, его габариты и предполагаемую схему опирания.
Основные характеристики
- Грузоподъемность, т8
- Материал роликовПолиуретан
- Размер платформы, мм527×493×110
- Тип платформыПоворотная роликовая платформа
Рабочие характеристики
- Количество роликов12
Оснащение
- КомплектацияС ручкой
Производитель
- СерияX
- Страна производстваКитай
Эксплуатация
- НазначениеДля перемещения станков; Для перемещения промышленного оборудования; Для тяжёлых грузов; Для такелажных работ
Рабочие размеры
- Диаметр поворотного стола, мм160
- Размер роликов, мм80×70
Габариты и вес
- Масса, кг43,5
