- ПроизводительUnit Tools
- Максимальный диаметр трубы, мм114
- Минимальный диаметр трубы, мм12
- Наружный диаметр трубы, мм12; 25; 28; 32; 38; 40; 42; 48; 50; 57; 60; 63; 76; 78; 83; 89; 102; 108; 114
- Способ установкиНаружный
- Тип приводаРучной механический
- Тип центратораЦепной
- Рабочая температура окружающей среды−40 до +40 °C
- Все характеристики

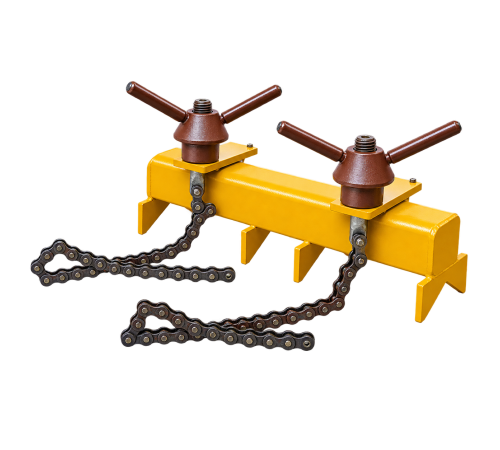

Центратор цепной ЦЦМ-1 (12-114 мм)
ЦЦМ-1 — наружный механический цепной центратор для центрирования, совмещения и фиксации труб диаметром 12-114 мм перед сваркой встык.
Жёсткая опорная конструкция и два независимых цепных прижима позволяют зафиксировать обе трубы относительно общей базы, выставить стык и удерживать элементы в требуемом положении при подготовке к прихватке и сварке.
Для чего нужен центратор ЦЦМ-1
Перед сваркой труб встык необходимо совместить соединяемые элементы и обеспечить устойчивое положение кромок. Цепной центратор ЦЦМ-1 предназначен для выполнения этой операции при монтаже и ремонте трубопроводов.
- совместить две трубы перед сваркой;
- зафиксировать обе стороны сварного стыка;
- уменьшить вероятность взаимного смещения труб при сборке;
- удерживать трубы во время выполнения прихваток;
- ускорить подготовку трубопроводного соединения к сварке.
Основные характеристики
| Тип оборудования | Центратор для труб |
| Модель | ЦЦМ-1 |
| Диаметр труб | 12-114 мм |
| Тип центрирования | Наружное |
| Способ фиксации | Цепной |
| Привод | Ручной механический |
| Количество цепных прижимов | 2 |
| Масса | 2,9 кг |
| Назначение | Центрирование и фиксация труб перед сваркой |
| Условия применения | Монтажные, ремонтные, полевые и цеховые работы |
Как устроен ЦЦМ
Основу центратора составляет жёсткий металлический кронштейн с опорными элементами, расположенными по обе стороны будущего сварного стыка. Каждая труба фиксируется отдельным цепным прижимом. Цепи охватывают наружную поверхность труб и натягиваются винтовыми механизмами.
Такая схема позволяет закрепить обе трубы относительно одной опорной конструкции и подготовить соединение к выполнению прихваток и сварке.
Преимущества цепного центратора ЦЦМ
- Широкий рабочий диапазон. Одна модель подходит для нескольких наружных диаметров труб.
- Компактная конструкция. Особенно удобна при монтаже труб сравнительно небольшого диаметра.
- Наружная установка. Не требуется доступ внутрь трубопровода.
- Ручной привод. Для работы не требуется электричество или гидравлическая станция.
- Быстрая установка. Цепные прижимы позволяют оперативно закрепить и освободить трубы.
Где применяется
Центраторы ЦЦМ применяют при монтаже и ремонте трубопроводов, инженерных коммуникаций, систем водоснабжения, отопления, газоснабжения и технологических трубных систем — в соответствии с проектными требованиями и технологией выполнения сварочных работ.
ЦЦМ-1 или ЦЦМ-2 — какой выбрать
| Модель | Диаметр труб | Масса |
|---|---|---|
| ЦЦМ-1 | 12–114 мм | 2 кг |
| ЦЦМ-2 | 108–219 мм | 3,5 кг |
Как подобрать центратор
Для ЦЦМ-1 рабочий диапазон составляет 12-114 мм. Перед заказом необходимо проверить наружный диаметр обеих соединяемых труб и убедиться, что он находится в пределах рабочего диапазона конкретной модели.
Частые вопросы
Купить центратор ЦЦМ-1 в Казахстане
В Unit Tools можно заказать цепной центратор ЦЦМ-1 для монтажа, ремонта и сварки трубопроводов. Поможем проверить рабочий диапазон и подобрать центратор под наружный диаметр трубы.
Головной офис в г. Алматы, доставка по всему Казахстану.
Основные характеристики
- Максимальный диаметр трубы, мм114
- Минимальный диаметр трубы, мм12
- Наружный диаметр трубы, мм12; 25; 28; 32; 38; 40; 42; 48; 50; 57; 60; 63; 76; 78; 83; 89; 102; 108; 114
- Способ установкиНаружный
- Тип приводаРучной механический
- Тип центратораЦепной
Рабочие характеристики
- Рабочая температура окружающей среды−40 до +40 °C
Оснащение
- Механизм затяжкиВинтовой
Производитель
- МодельЦЦМ-1
Эксплуатация
- НазначениеЦентрирование труб перед сваркой
Габариты и вес
- Вес центратора, кг2,9
