- ПроизводительTOR Industries
- Грузоподъемность, т18
- Материал роликовПолиуретан
- Размер платформы, мм765×614×110
- Тип платформыПоворотная роликовая платформа
- Количество роликов16
- Все характеристики
Поворотная опора для тяжёлых такелажных схем с контролируемой траекторией

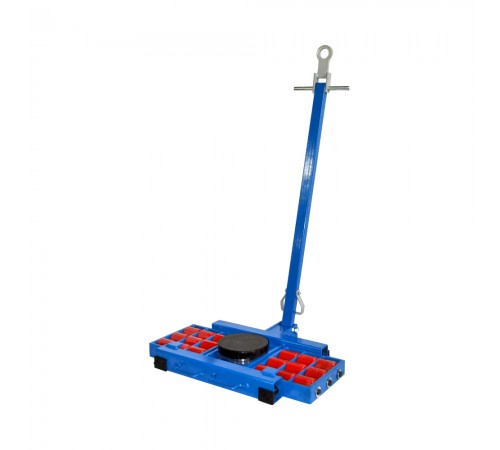

TOR X18 — поворотная роликовая платформа номинальной грузоподъёмностью 18 т для горизонтального перемещения тяжёлых станков и промышленного оборудования по твёрдому основанию. Модель имеет управляющую ручку, поворотную площадку Ø200 мм и рабочую высоту 110 мм.
X18 рассчитана на более высокую опорную нагрузку, чем X16, при этом отличается от неё геометрией корпуса. Это делает выбор между моделями инженерной задачей: необходимо учитывать не только тоннаж, но и пространство под основанием оборудования и положение точки приложения нагрузки.
Назначение X18
Модель предназначена для тех ситуаций, где наиболее нагруженная опорная точка требует более высокой несущей способности, чем предоставляют младшие X8, X12 или X16. Это могут быть задачи по релокации тяжёлых металлообрабатывающих станков, прессов, трансформаторного или другого промышленного оборудования — при условии, что конкретная схема подтверждена расчётом.
Само наличие маркировки «18 т» не означает, что любой объект массой 18 т можно установить на одну платформу либо что группа платформ с номинальной суммой, равной массе груза, автоматически образует безопасную систему.
Опорные реакции важнее простого деления массы
Если центр тяжести расположен не по геометрическому центру оборудования, нагрузка на платформы распределяется неравномерно. Наиболее близкая к центру тяжести опора может воспринимать заметно большую долю массы.
Поэтому при выборе X18 необходимо знать или оценить положение центра тяжести, расстояния между опорами и реальную нагрузку на каждую платформу. Производитель рекомендует использовать при перемещении не менее трёх платформ.
Управление траекторией
Поворотная площадка Ø200 мм даёт управляемой опоре возможность изменять направление во время маневрирования. Ручка помогает оператору ориентировать платформу, но все повороты должны выполняться контролируемо. Нельзя допускать ситуацию, при которой одна платформа меняет траекторию, а остальные опоры не способны следовать за грузом без перекоса.
Маршрут для тяжёлого оборудования
Чем выше масса оборудования, тем важнее заранее проверить весь путь: несущую способность пола, состояние поверхности, стыки плит, пороги, технологические каналы, уклоны и ширину зон маневрирования.
Твёрдое покрытие — необходимое условие, но его наличие само по себе не гарантирует возможность проезда. Локальный дефект под одной опорой способен изменить распределение нагрузки и устойчивость всей системы.
Чем X18 отличается от X16
X16 имеет грузоподъёмность 16 т и габариты 897 × 529 × 110 мм. X18 — 18 т и 765 × 614 × 110 мм. У обеих моделей диаметр поворотной площадки равен 200 мм. Таким образом, X18 не является просто «X16 плюс две тонны»: у неё более широкий и менее вытянутый корпус.
Характеристики TOR X18
| Тип | Поворотная роликовая такелажная платформа |
| Модель | TOR X18 |
| Артикул TOR | 1004001 |
| Грузоподъёмность | 18 т |
| Материал роликов | Полиуретан |
| Размер роликов | 80 × 70 мм |
| Поворотный стол | Ø200 мм |
| Габариты | 765 × 614 × 110 мм |
| Масса | 83,9 кг |
| Ручка | Да |
Подходит / не рекомендуется
| Подходит | Не подходит |
|---|---|
| Тяжёлые промышленные агрегаты при расчётной схеме | Подъём груза вместо домкрата |
| Управляемое изменение траектории | Рыхлые и неподготовленные основания |
| Многоточечные такелажные системы | Перегрузка отдельной опорной точки |
| Короткие технологические перемещения | Постоянная опора оборудования |
Практическая рекомендация
Для оборудования такого весового класса желательно иметь паспортную массу и данные о центре тяжести. Если они неизвестны, до начала перемещения требуется отдельная инженерная оценка, поскольку ошибка распределения нагрузки важнее разницы между номиналами соседних платформ.
Unit Tools
Unit Tools поставляет TOR X18 и другие роликовые платформы по Казахстану. Головной офис находится в Алматы. Для промышленных проектов желательно передать исходные данные по грузу до заказа — это позволяет выбирать платформу по расчётной нагрузке, а не только по массе оборудования.
Основные характеристики
- Грузоподъемность, т18
- Материал роликовПолиуретан
- Размер платформы, мм765×614×110
- Тип платформыПоворотная роликовая платформа
Рабочие характеристики
- Количество роликов16
Оснащение
- КомплектацияС ручкой
Производитель
- СерияX
- Страна производстваКитай
Эксплуатация
- НазначениеДля перемещения станков; Для перемещения промышленного оборудования; Для тяжёлых грузов; Для такелажных работ
Рабочие размеры
- Диаметр поворотного стола, мм200
- Размер роликов, мм80×70
Габариты и вес
- Масса, кг83,9
